LVS：在内核里做负载均衡——请求改个地址就转发，响应压根不回来

前言

聊负载均衡，大多数人张口就是 Nginx。但往流量入口再退一层，还有一个更老、更快、长在 Linux 内核里的方案：LVS（Linux Virtual Server）。

它比 Nginx 老得多——章文嵩博士 1998 年发起，现在已经是内核标准的一部分。它快的原因也简单：工作在内核空间的 INPUT 链上，数据包根本没到用户态就被改写转发了，没有进程、没有 socket、没有用户态开销。 " xgfone/snippet 仓库里这篇《LVS 负载均衡原理及安装配置详解》把原理、四种转发模式、八种调度算法和 Keepalived 高可用实验整理得很完整。这篇拆开讲，重点说清楚一件事：四种模式的区别，本质是"响应走不走调度器"的区别。

一、项目身份

LVS（Linux Virtual Server）是内核级四层负载均衡，由内核模块 ipvs 和用户态规则工具 ipvsadm 组成。

一句话说清楚：

ipvs 在内核 INPUT 链上拦截发往 VIP 的请求，按调度算法挑一台真实服务器、改写或封装数据包转发出去；ipvsadm 负责告诉它规则

架构分三层：调度层（Director Server，跑 ipvs）→ Server 集群层（Real Server）→ 共享存储（保证各 RS 数据一致）。

应用方向和效果：网站/服务入口的高性能四层负载均衡。目标是"以低廉的成本实现最优的性能"——用一堆普通 Linux 机器加内核转发，替代 F5 这类硬件负载均衡设备。它只管四层转发，不管 HTTP 语义（改写 URL、按路径分流这些是七层代理的活），所以常和 Nginx 分层用：LVS 做入口分发，Nginx 在 RS 上做七层。

二、基本工作原理：包在内核里拐了个弯

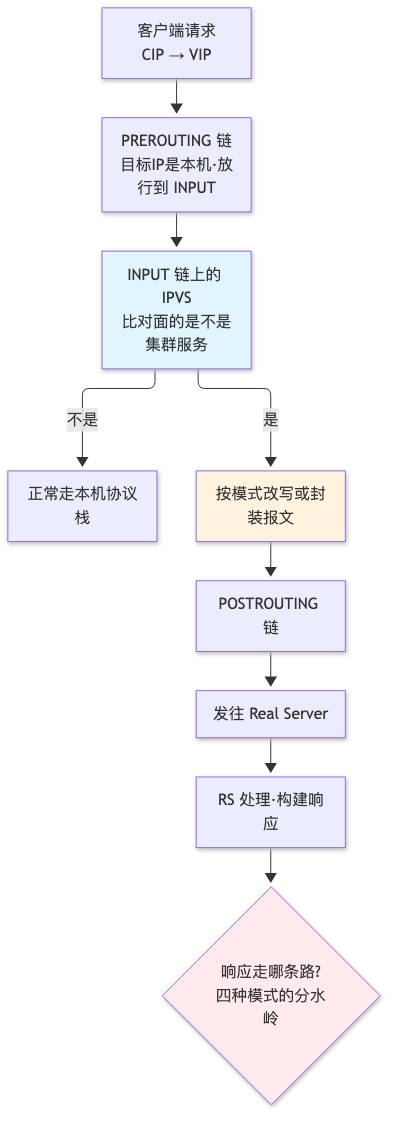

一次请求的完整路径：

注意 IPVS 的位置：它不在 PREROUTING 也不在 POSTROUTING，就挂在 INPUT 链上。请求"到达本机"但没进用户态，就被劫持转走了。这是它比 Nginx（用户态反向代理）快一档的根本原因。

组成两件套：

• ipvs：内核空间的转发代码，真正干活
• ipvsadm：用户空间 CLI，定义"什么是集群服务、谁是后端"

术语五个：DS（调度器）、RS（真实服务器）、VIP（对外服务 IP）、DIP（DS 内网 IP）、RIP（后端 IP）。后面所有模式都围绕这五个 IP 做文章。

三、四种模式：响应回不回来，决定了架构形态

四种模式的调度器侧动作各不相同，但真正拉开差距的是响应报文的路径。

NAT：响应也回来，调度器是必经之路

请求改目标 IP，响应改源 IP——一来一回都过 DS。约束和后果：

• RS 网关必须指向 DIP（响应不走 DS 回不去）
• DIP 和 RIP 必须同网段
• 好处：RS 可以用任意操作系统、支持端口映射——它是四模式里约束最宽松、性能上限最低的

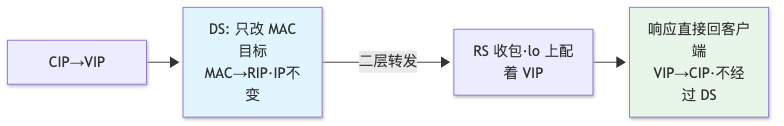

DR：响应直接走，调度器只看请求

改的不是 IP 是 MAC——因为 DS 和 RS 在同一个二层网络，改完 MAC 包直接送进 RS。RS 处理完以 VIP 为源地址直接回客户端。请求过 DS，响应不过，这是 DR 吞吐高的原因。代价：

• DS 和 RS 必须同一机房（二层可达）
• 不支持端口映射
• RS 的 lo 上要配 VIP，且必须用 arp_ignore/arp_announce 压住 RS 别应答 VIP 的 ARP——否则交换机学到"VIP 在 RS 上"，流量绕过调度器直接打到一台 RS，负载均衡整个失效。这是 DR 实战第一大坑

TUN：隧道跨机房

在原 IP 包外面再套一层 IP 头（DIP→RIP），跨三层送到远端 RS；RS 拆壳后发现内层目标是自己 lo 上的 VIP，处理完同样直接回客户端。响应不经 DS，和 DR 一样；区别是能跨机房——代价是所有 IP 都要公网地址、RS 系统必须支持隧道。

FullNAT：NAT 的增强版

在 NAT 基础上引入 Local Address，把 CIP→VIP 完整转换成 LIP→RIP（两个内网 IP），从而跨 VLAN 通讯。代价和 NAT 一样：进出全过 LVS，文档建议上万兆网卡。（FullNAT 是阿里在内核里加的特性，标准内核 ipvsadm 不带。）

一张表收拢：

	响应过 DS	RS 网关指向 DIP	同机房	端口映射	RS 系统
NAT	✅	必须	需同网段	✅	任意
FullNAT	✅	—	可跨 VLAN	✅	任意
DR	❌	禁止	必须同二层	❌	大多数
TUN	❌	不可能	可跨机房	❌	支持隧道

选型逻辑一句话：一般规模 DR 就够了（响应不过调度器）；跨机房选 TUN；RS 异构或要端口映射忍痛选 NAT；大规模多 VLAN 上 FullNAT。

四、核心模块

八种调度算法，按"静态还是动态"分两组记：

静态（不看连接数）：rr 轮询（假设所有 RS 一样强）、wrr 加权轮询（权重 0-100，B 权重 2 收到的请求是 A 的两倍）、dh 目标地址散列（同一目标 IP 固定打到同一台）、sh 源地址散列（同一客户端固定一台——会话保持的朴素实现）。

动态（看当前连接）：lc 最少连接、wlc 加权最少连接（生产默认选它）、lblc 基于局部性的最少连接（同一目标 IP 尽量回同一台，兼顾缓存命中）、lblcr 复制版（维护目标 IP 到一组服务器的映射，防单点过载——防火墙场景常见）。

五、数据与状态流

数据面就是上面的转发链路；真正值得看的是状态怎么流转——健康状态和调度依据：

• 连接状态：ipvs 在内核里维护连接表（客户端→RS 的映射），四层模式有 TCP 状态跟踪，会话类调度（sh/lblc）依赖它
• 健康状态：LVS 本身没有健康检查。RS 挂了，ipvs 照样把请求往尸体上送——这是裸 LVS 最大的坑。Keepalived 的 TCP_CHECK 补上这块：探活失败摘除 RS，恢复自动加回（文档实验 1/2：关掉 RS1 的 nginx，流量全走 RS2；重启后 rr 调度恢复）
• VIP 归属：这是另一种"状态"——VIP 配在主 Keepalived 的网卡上，Master 停掉，VRRP 选举后 VIP 漂到 Backup（实验 3 验证：ip addr 能看到漂移前后）。客户端无感知，因为它们只认 VIP

六、跨端边界

四种模式各自的网络边界就是选型边界，已在第三节表格里。补充两条部署侧的：

• DR 的 ARP 抑制是跨机器的：不只在 RS 上配内核参数，文档给了三条备选路线——前端路由做静态绑定（未必有权限，设备可能是运营商的）、arptables 在 ARP 层过滤、改 arp_ignore/arp_announce（标准做法）
• FullNAT 的带宽边界：进出全过 LVS，文档建议万兆网卡——转发面的天花板不在 ipvs，在网卡

七、配置边界

文档给了 NAT 和 DR 的完整可跑脚本，值得记的是几个容易踩的边界：

• NAT 必须：RS 网关指向 DIP；DS 开 ip_forward；关 send_redirects（否则内核发 ICMP 重定向让客户端直连 RS，绕过调度器）
• DR 必须：RS 网关不指向 DIP；VIP 用 /32 配在 lo:0 上；arp_ignore=1、arp_announce=2 四行参数一个不能少
• Keepalived 主备：同一份配置，只改 state MASTER/BACKUP 和 priority 100/90；VRRP 认证和 virtual_router_id 51 两边必须一致

八、扩展点

1. 调度算法可换：改一行 -s wrr → -s wlc，规则重载即生效——算法是配置不是代码

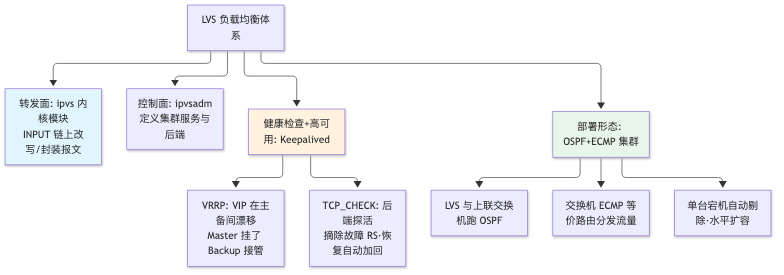

2. 集群化部署：单机 DS 是单点，文档给的进化路线是 LVS 集群 + OSPF + ECMP——同一 VIP 配在所有 LVS 上，交换机等价路由自然分流，宕机自动剔除、流量大了水平加机器。这是各大厂入口层的标准形态
3. 与七层代理分层：LVS（四层）→ RS 上的 Nginx（七层）是经典组合，各干各的
4. Keepalived 的 notify 机制：文档没展开，但主备切换时执行自定义脚本（告警、切 DNS）是标配扩展

九、风险点

1. 裸 LVS 没有健康检查。不配 Keepalived 或等价探活，故障 RS 会持续接流量——这不是配置优化，是必配项
2. DR 的 ARP 坑是静默的。arp_ignore/arp_announce 配错不报错，症状是负载"看起来不均"——实际是流量绕过了调度器直接命中某台 RS。排查手段是在 RS 上抓 VIP 的 ARP 包
3. 调度器自身是单点。NAT/FullNAT 模式下响应也过 DS，它挂了整个入口没了——单机部署时，负载均衡器就是全站最大的单点，Keepalived 主备是底线
4. 会话保持的脆弱性：sh 算法用源 IP 散列，NAT 出口环境下大量用户共享一个 IP，会把所有流量压到一台 RS；persistence 超时和调度算法要一起设计
5. 文档本身的时代局限：这篇是老文（yum/ifconfig/route 时代），命令在 systemd/CentOS 8+ 要翻译成 ip/nmcli；nb_get_retry 等参数名在新版 Keepalived 有变动。原理不过时，命令照抄会摔
6. 四层转发的天然盲区：ipvs 看不到 HTTP 状态码和 URL，后端"端口通但应用 500"在它眼里是健康——精细探活要靠七层工具补

---

记住

LVS 的全部魔法就一句话：在内核 INPUT 链上拦下发往 VIP 的包，改写或封装后扔给真实服务器——没有用户态，没有代理进程，这是它比 Nginx 快一档的原因。

四种模式的选型只看一个问题：响应回不回调度器。NAT 回来（RS 任意 OS，调度器成瓶颈），DR 不回来（同机房，吞吐最高），TUN 隧道跨机房，FullNAT 跨 VLAN。

还有两条铁律：裸 LVS 没有健康检查，Keepalived 必配；DR 的 arp_ignore/arp_announce 四行参数，少一行负载均衡就静默失效。

---

参考资源

• 原文：xgfone/snippet《LVS 负载均衡原理及安装配置详解》github.com/xgfone/snippet
• 上游来源：cnblogs liwei0526vip、lgfeng 两篇（2012-2017 年间整理）
• 官网：linuxvirtualserver.org
